Hei acolo! În calitate de furnizor de transformatoare de tip uscat, am văzut direct modul în care modelul fluxului de aer de răcire poate face sau distruge performanța acestor piese esențiale de echipamente. În acest blog, voi aborda în profunzime modul în care modelul fluxului de aer de răcire afectează performanța unui transformator de tip uscat și de ce contează atât de mult.
În primul rând, să vorbim despre ce este un transformator de tip uscat. Mai simplu spus, este un tip de transformator care nu folosește niciun lichid pentru răcire. În schimb, se bazează pe aer pentru a disipa căldura generată în timpul funcționării sale. Acest lucru face ca transformatoarele de tip uscat să fie o alegere populară în multe aplicații, în special în locurile în care există riscul de incendiu sau probleme de mediu.
Acum, să intrăm în esențialitate asupra modului în care modelul fluxului de aer de răcire influențează performanța.
Reglarea temperaturii
Unul dintre cele mai importante aspecte ale performanței unui transformator de tip uscat este reglarea temperaturii. Când un transformator este în funcțiune, acesta generează căldură din cauza pierderilor electrice din înfășurări și miez. Dacă această căldură nu este disipată eficient, temperatura transformatorului poate crește la niveluri periculoase, ceea ce poate duce la defectarea izolației, durata de viață redusă și chiar defecțiunea completă.
Modelul fluxului de aer de răcire joacă un rol cheie în reglarea temperaturii. Un model de flux de aer bine proiectat asigură că aerul poate ajunge în toate părțile critice ale transformatorului, cum ar fi înfășurările și miezul. De exemplu, într-un transformator de tip uscat răcit cu aer forțat, ventilatoarele sunt folosite pentru a sufla aer prin transformator. Dacă fluxul de aer este blocat sau nu este distribuit uniform, unele părți ale transformatorului se pot supraîncălzi, în timp ce altele rămân relativ reci.
Să presupunem că avem un transformator cu un flux de aer slab în care aerul este concentrat în principal într-o zonă. Înfășurările din acea zonă vor fi răcite eficient, dar înfășurările din alte zone pot experimenta temperaturi mai ridicate. În timp, această distribuție neuniformă a temperaturii poate provoca îmbătrânirea prematură a izolației în zonele supraîncălzite, crescând riscul de scurtcircuite și alte probleme electrice.
Pe de altă parte, un model adecvat de flux de aer, cum ar fi un design de flux radial sau axial, poate asigura că aerul este distribuit uniform pe întregul transformator. Acest lucru ajută la menținerea unei temperaturi mai uniforme în întregul transformator, reducând stresul asupra izolației și prelungind durata de viață a transformatorului.
Eficienţă
Modelul fluxului de aer de răcire afectează, de asemenea, eficiența unui transformator de tip uscat. Când transformatorul funcționează la o temperatură mai scăzută, pierderile sale electrice sunt reduse. Acest lucru se datorează faptului că rezistența înfășurărilor scade pe măsură ce temperatura scade. Conform legii lui Joule, pierderea de putere într-un conductor este proporțională cu pătratul curentului și rezistența ((P = I^{2}R)). Deci, menținând temperatura scăzută printr-un model eficient de flux de aer, putem reduce pierderile de putere din transformator, ceea ce la rândul său crește eficiența acestuia.
De exemplu, un transformator cu un model de flux de aer optimizat poate funcționa la o temperatură mai scăzută în comparație cu unul cu un model de flux de aer slab. Aceasta înseamnă că pentru aceeași cantitate de putere de intrare, transformatorul cu un flux de aer mai bun va avea o putere de ieșire mai mare, rezultând o eficiență mai mare. Acest lucru nu este benefic numai pentru utilizatorul final în ceea ce privește costurile mai mici ale energiei, ci și pentru mediu, deoarece reduce consumul total de energie.
Nivel de zgomot
Credeți sau nu, modelul fluxului de aer de răcire poate influența și nivelul de zgomot al unui transformator de tip uscat. Când fluxul de aer este turbulent sau există obstacole în calea aerului, se poate crea zgomot. Acest lucru se datorează faptului că aerul turbulent poate provoca vibrații în componentele transformatorului, cum ar fi înfășurările și carcasa.
Un model de flux de aer neted și bine proiectat poate minimiza turbulențele și poate reduce nivelul de zgomot. De exemplu, la unele transformatoare moderne de tip uscat, intrarea și ieșirea aerului sunt proiectate astfel încât aerul să intre și să iasă fără probleme din transformator, fără a crea turbulențe excesive. Acest lucru nu numai că reduce zgomotul, ci și îmbunătățește performanța generală a transformatorului.
Diferite tipuri de modele de flux de aer de răcire
Există mai multe tipuri de modele de flux de aer de răcire utilizate în transformatoarele de tip uscat și fiecare are propriile avantaje și dezavantaje.
Răcire naturală cu aer
În răcirea naturală cu aer, transformatorul se bazează pe convecția naturală a aerului pentru a disipa căldura. Aerul cald se ridică, creând un flux natural de aer prin transformator. Acest tip de răcire este simplu și fiabil, dar are limitări în ceea ce privește cantitatea de căldură pe care o poate disipa. Este folosit de obicei în transformatoare mai mici de tip uscat, cu puteri mai mici.
Forțat - Răcire cu aer
Răcirea forțată cu aer folosește ventilatoare pentru a sufla aer prin transformator. Acest lucru poate crește semnificativ capacitatea de răcire a transformatorului, permițându-i să gestioneze puteri mai mari. Există diferite configurații de răcire forțată cu aer, cum ar fi fluxul de aer de sus - în jos sau de jos - în sus.
Într-un design de flux de aer de sus în jos, ventilatoarele sunt amplasate în partea de sus a transformatorului, iar aerul este suflat în jos prin transformator. Acest design poate fi eficient în eliminarea aerului cald din partea superioară a transformatorului, unde tinde să se acumuleze. Cu toate acestea, poate necesita mai mult spațiu deasupra transformatorului.
Într-un design de flux de aer de jos în sus, ventilatoarele sunt situate în partea de jos, iar aerul este suflat în sus. Acest lucru poate fi benefic în unele aplicații în care transformatorul este instalat într-un spațiu restrâns, deoarece nu necesită spațiu suplimentar deasupra transformatorului.
Răcire hibridă
Unele transformatoare de tip uscat folosesc un sistem hibrid de răcire care combină răcirea naturală și forțată cu aer. Acest lucru permite mai multă flexibilitate în răcire, în funcție de sarcină și de condițiile ambientale. De exemplu, în timpul funcționării normale, transformatorul se poate baza pe răcirea naturală a aerului, iar atunci când sarcina crește sau temperatura ambiantă crește, sistemul de răcire forțată cu aer poate fi activat.
Exemple din lumea reală
Să aruncăm o privire la câteva exemple din lumea reală pentru a vedea cum modelul fluxului de aer de răcire poate afecta performanța transformatoarelor de tip uscat.
Într-o clădire comercială, un transformator de tip uscat este utilizat pentru a furniza energie la iluminat, HVAC și alte sisteme electrice. Dacă modelul fluxului de aer din camera transformatorului nu este proiectat corespunzător, transformatorul se poate supraîncălzi. De exemplu, dacă există obstacole mari în calea aerului, cum ar fi dulapuri de depozitare sau echipamente, fluxul de aer către transformator poate fi restricționat. Acest lucru poate duce la creșterea temperaturii transformatorului, ceea ce duce la un consum crescut de energie și la potențiale defecțiuni ale echipamentelor.
Pe de altă parte, într-un centru de date, unde fiabilitatea și eficiența sunt de cea mai mare importanță, transformatoarele de tip uscat sunt adesea proiectate cu un model de flux de aer foarte optimizat. Operatorii centrelor de date lucrează îndeaproape cu furnizorii de transformatoare pentru a se asigura că fluxul de aer este distribuit uniform și că transformatoarele sunt răcite eficient. Acest lucru ajută la menținerea funcționării stabile a sistemelor electrice ale centrului de date și reduce riscul de nefuncționare.
Ofertele noastre de produse
În calitate de furnizor de transformatoare de tip uscat, înțelegem importanța unui model adecvat de flux de aer de răcire. De aceea oferim o gamă largă de transformatoare de tip uscat cu diferite modele de flux de aer pentru a satisface nevoile specifice ale clienților noștri.

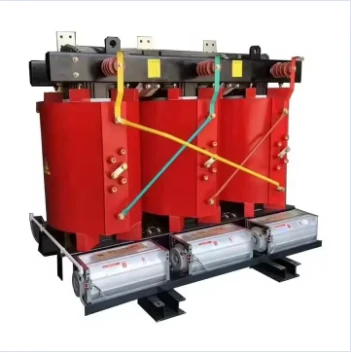

AvemÎnaltă calitate, vânzări la cald, 10kv 500kVA, transformator de tip uscat în trei faze, preț de fabrică, care este proiectat cu un model eficient de flux de aer pentru a asigura performanță optimă și fiabilitate pe termen lung. Acest transformator este potrivit pentru o varietate de aplicații, cum ar fi instalații industriale, clădiri comerciale și complexe rezidențiale.
Pentru aplicații marine, oferimTransformator marin de tip uscat. Aceste transformatoare sunt proiectate pentru a rezista mediului marin aspru și au un design special al fluxului de aer pentru a preveni pătrunderea umezelii și pentru a asigura o răcire eficientă.
Avem șiTransformator de tip uscat Delta Star, care este cunoscut pentru performanța sa electrică excelentă și pentru răcirea eficientă. Modelul fluxului de aer din acest transformator este proiectat cu atenție pentru a asigura o răcire uniformă și pentru a reduce riscul de supraîncălzire.
Concluzie
În concluzie, modelul fluxului de aer de răcire are un impact profund asupra performanței unui transformator de tip uscat. Afectează reglarea temperaturii, eficiența, nivelul de zgomot și fiabilitatea generală. În calitate de furnizor de transformatoare uscate, ne angajăm să oferim clienților noștri transformatoare care au modele de flux de aer bine concepute pentru a asigura performanță optimă și durabilitate pe termen lung.
Dacă sunteți în căutarea unui transformator de tip uscat, fie că este vorba de un mic proiect comercial sau de o aplicație industrială mare, ne-ar plăcea să vorbim cu dvs. Contactați-ne pentru a discuta cerințele dumneavoastră specifice și pentru a găsi transformatorul perfect pentru nevoile dumneavoastră. Vă putem ajuta să alegeți designul și configurația corectă a fluxului de aer pentru a ne asigura că transformatorul dumneavoastră funcționează la cel mai bun nivel.
Referințe
- „Ingineria transformatoarelor: proiectare, tehnologie și diagnosticare” de G. Debnath
- „Handbook of Transformer Technology: Design and Application” de TA Short
